電機定子自動繞線機如何搭配電機電驅?對各零部件要什么要求

電機定子線圈的質量好壞,與繞線機的配置有很大的關系,不僅包括電機電驅,還有各零部件的選擇和要求,那么電機定子自動繞線機如何搭配電機電驅?對各零部件要什么要求呢?下面一起來看看吧!


電機定子自動繞線機


電機定子自動繞線機的電機電驅搭配與零部件要求:

在電機制造領域,定子繞線是一個至關重要的環節,它直接影響到電機的性能和質量。電機定子自動繞線機作為現代化生產的得力工具,其搭配電機電驅的方式以及對各零部件的要求,都需根據定子的類型、繞線精度要求和生產效率需求進行綜合考慮。

一、電機電驅搭配

1.外繞定子產品:

對于槽口向外的定子,如航模、無人機、筋膜槍等無刷電機定子,其繞線方式相對簡單。在沒有特別高的精排要求或其他特殊要求的情況下,一般可以使用簡單普通的飛叉繞線機,并搭配步進電機電驅。步進電機成本相對較低,經濟實惠,且對于一般精度的繞線任務足夠使用。然而,如果產品需要精密排線或進行非標定制,那么建議使用伺服電機驅動。伺服電機以其更高的控制精度和穩定性,能夠確保繞線過程的準確性和一致性,雖然成本會有所增加,但長遠來看,其帶來的產品質量提升和生產效率優化是不可忽視的。

2.內繞定子產品:

槽口向內的定子產品,如家用電器、水泵、電動工具等電機,其繞線要求更為嚴格。這類產品通常需要搭配伺服電機電驅,以確保繞線排線達到標準。伺服電機能夠?qū)崿F(xiàn)對速度及精度的準確控制,滿足內繞定子產品的高要求。對于四工位或多工位的內繞機,如果要求速度更快、精度更高,那么可能需要增加伺服電機的數量,以滿足生產需求。

二、對各零部件的要求

1.底座:底座是整個機器的基礎,其結構應牢固可靠,能夠承受機器自身重量及工作時產生的振動和慣性力,確保機器穩定運行。

2.主軸:主軸用于承載線圈并保持其旋轉,其支撐座和定子結構應堅固且穩定。主軸的精度和穩定性直接影響到繞線質量,因此必須確保其在轉動過程中不發生晃動或彎曲。

3.繞線頭:繞線頭是主軸上的關鍵附件,用于繞制線圈。其結構應優化設計,以滿足不同線圈尺寸、形狀和繞線方式的要求。同時,繞線頭應易于更換和調整,以適應不同產品的生產需求。

4.驅動系統:驅動系統包括電機、減速箱、帶和輪等部件,用于驅動主軸轉動、控制線圈包覆角度以及控制繞線速度。應選擇合適的電機和減速箱組合,并進行正確的調整和設定,以確保合理且平穩的轉速范圍。

5.控制系統:控制系統是整個繞線機的核心,用于控制繞線過程的自動化和數字化?,F(xiàn)代控制技術的應用,能夠?qū)崿F(xiàn)繞線參數的自動控制和優化,及時反饋繞線過程中的異常狀況,確保繞線質量和效率。

6.其他零部件:如導軌、絲桿、氣缸、線嘴、張力器等零部件,也需根據繞線機的具體要求和設計進行選擇和配置。這些零部件的精度和穩定性直接影響到繞線機的整體性能和繞線效果,因此必須嚴格把控其質量。

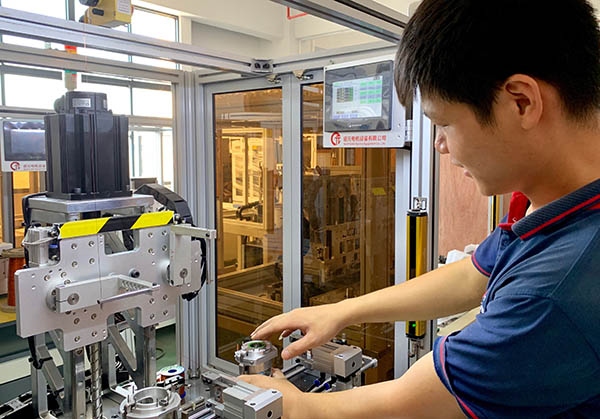

定子自動繞線機


綜上所述,電機定子自動繞線機在搭配電機電驅時,需綜合考慮定子的類型、繞線精度要求和生產效率需求。同時,對各零部件的要求也需嚴格把控,以確保繞線機的整體性能和繞線效果達到好的狀態。只有這樣,才能滿足現代化生產對電機制造的高要求和高標準。
