無刷直流電機需要驅動器嗎?是如何旋轉運行的?

無刷直流電機需要驅動器嗎?很多朋友常問這個問題,答案是肯定需要的,為什么呢?諾元簡單的給大家分析一下吧!


無刷直流電機驅動器


電機運行的原理是:定子產生旋轉電磁場,吸引轉子跟隨旋轉,從而帶動負載。

因為交流電機所用交流電方向是周期性變化的,所以可以直接在定子中產生旋轉電磁場,而無刷直流電機的電流是單向的。

為了使無刷電機定子產生旋轉的磁場,通常采用兩種方式:DC有刷電機通過電刷換相,DC無刷電機通過驅動器電子換相。無刷電機一定要有驅動器,實現電子換向的功能才能旋轉。然而,無刷直流無刷電機的驅動器不一定具有單獨的驅動器外殼,可以僅僅是放置在電機中的驅動電路。

無刷直流電機用電子換向器代替機械換向器。由于電子換向,無刷DC電機需要驅動電路。無刷DC電機的換向電路由驅動和控制兩部分組成,不容易分離,尤其是小功率電路,往往集成在一個ASIC上。

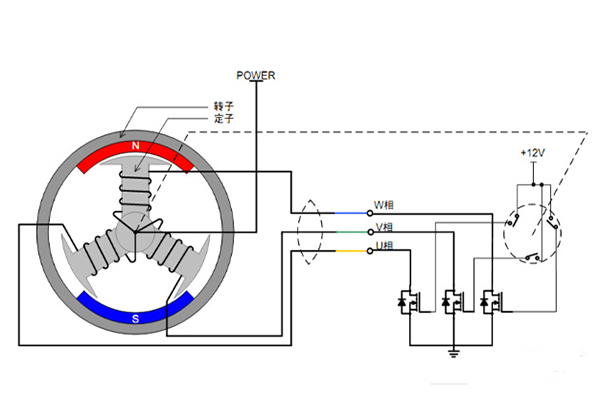

電機內部的霍爾感應器會感應電機轉子的當前位置,然后根據定子的繞組來決定逆變器中功率晶體管的順序。流過電機線圈的電流產生的磁場與轉子的磁鐵相互作用,使電機旋轉。

當然,這種簡單的驅動只能保證DC無刷電機的基本旋轉功能。無刷直流電機還具有其他功能,如PWM調速、FG信號輸出、模擬信號調速、外置電位器調速、開/閉環控制等,這需要更復雜的電路來實現。我們在PCB板上集成了多種功能來實現控制。

無刷直流電機是永磁無刷同步電機的一種,其性能參數、型號、電源電壓、輸出功率、相角、有無、光電開關或自識別功能必須配合無刷DC電機的控制器才能正常工作。

無刷直流電機沒有電刷和換向器,所以如果它想保持旋轉方向,它需要一個電子換向器。電子換向器由驅動器控制,無刷電機控制器還可以控制電機的啟停、正反轉、調速、過壓、過流、欠壓保護。因此,有一個無刷電機控制器是必要的。即使DC無刷電機直接通電,它也不會工作。


無刷直流電機驅動器


以上便是無刷直流電機運行的原理及結構情況,無刷直流電機肯定是需要驅動器的,不然就無法讓電機運行起來,掌握這些基礎的小知識,可以更多的了解無刷直流電機。
